結構、工作原理：

  ⑴ 水泵的主要零件：進水段、出水段、導葉、出水段導葉、中段、葉輪、軸、軸套、密封環、平衡環、平衡盤、尾蓋等;轉子由裝在軸上的葉輪、平衡盤等零件組成，轉子兩端由滾動軸承支撐，軸承采用油脂潤滑。

  ⑵ 泵的工作室由進水段、中段、導葉、出水段導葉、出水段和尾蓋共同形成，液體沿軸向單側進入，泵工作時產生的軸向力由平衡盤來平衡。

  ⑶ ①軸封：采用軟填料密封，防止空氣滲入和大量液體漏出，少量高壓水流入填料室起水封作用，以防止雜質進入軸封;填料的松緊程度必須適當，以液體能一滴一滴的滲出為宜，從而能減少因摩擦帶來的發熱、磨損和功率消耗，液體流失過多會降低水泵的效率。

  ②傳動：泵通過彈性聯軸器由電機直接驅動;從電機方向看，泵為順時針方向旋轉。

  ③軸承：采用滾動軸承，以便使泵轉子可以做微量的串動。

  ④密封環：防止水泵中高壓水漏回進水部位，以減少容積損失，磨損后可更換。

  ⑤平衡盤: 位于出水段與尾蓋之間，用于平衡軸向力。

  ⑥平衡環、平衡套：固定在出水段上，它們與平衡盤共同組成平衡裝置。

  ⑦軸套: 在兩填料室處，起保護泵軸和固定葉輪的作用，磨損后可更換。

  ⑷ 工作原理 ：泵軸在電動機的帶動下旋轉，對液體作功，使其能量增加，從而使需要數量的液體，由吸入池經泵的過流部件送到要求的高處或要求壓力的地方。

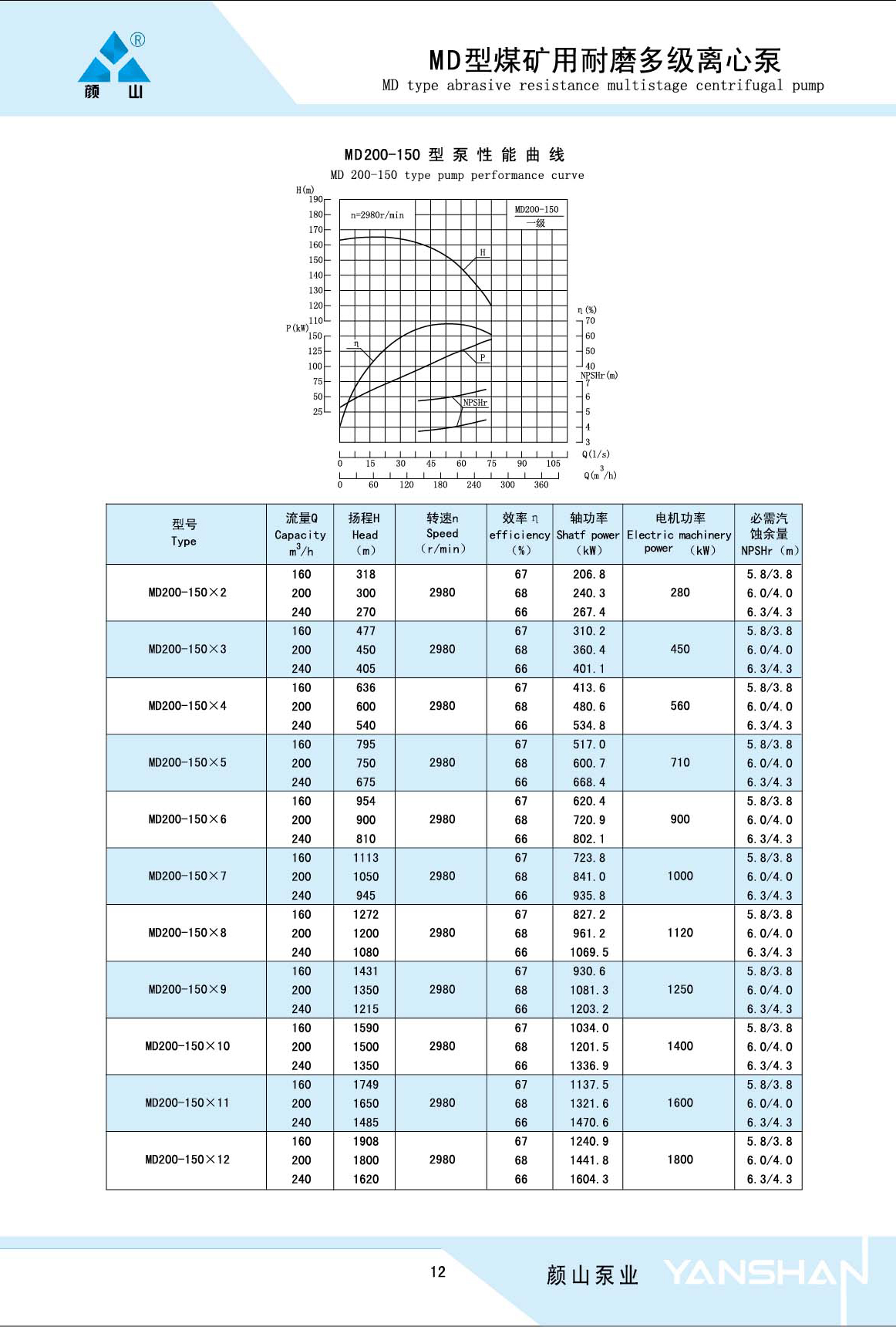

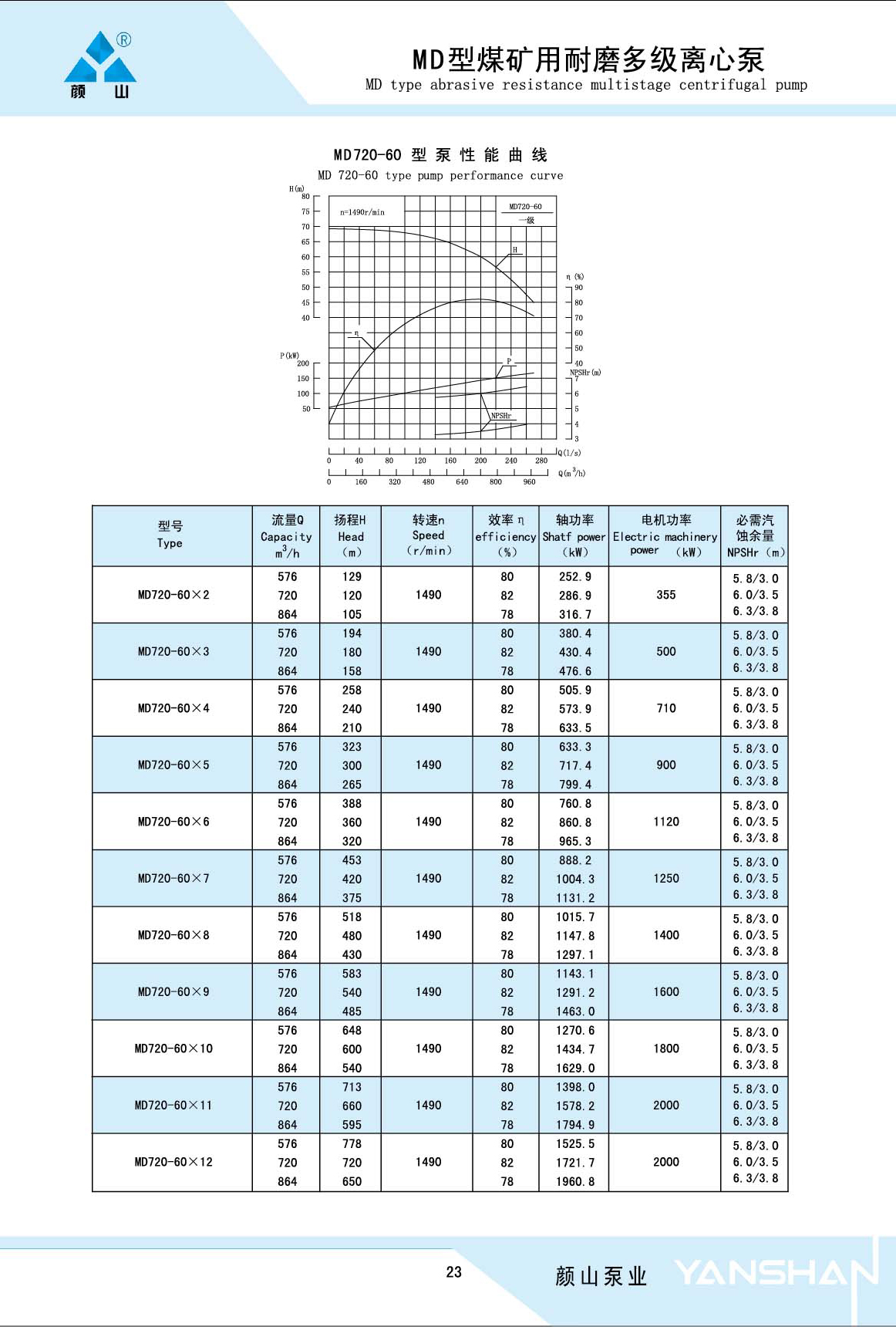

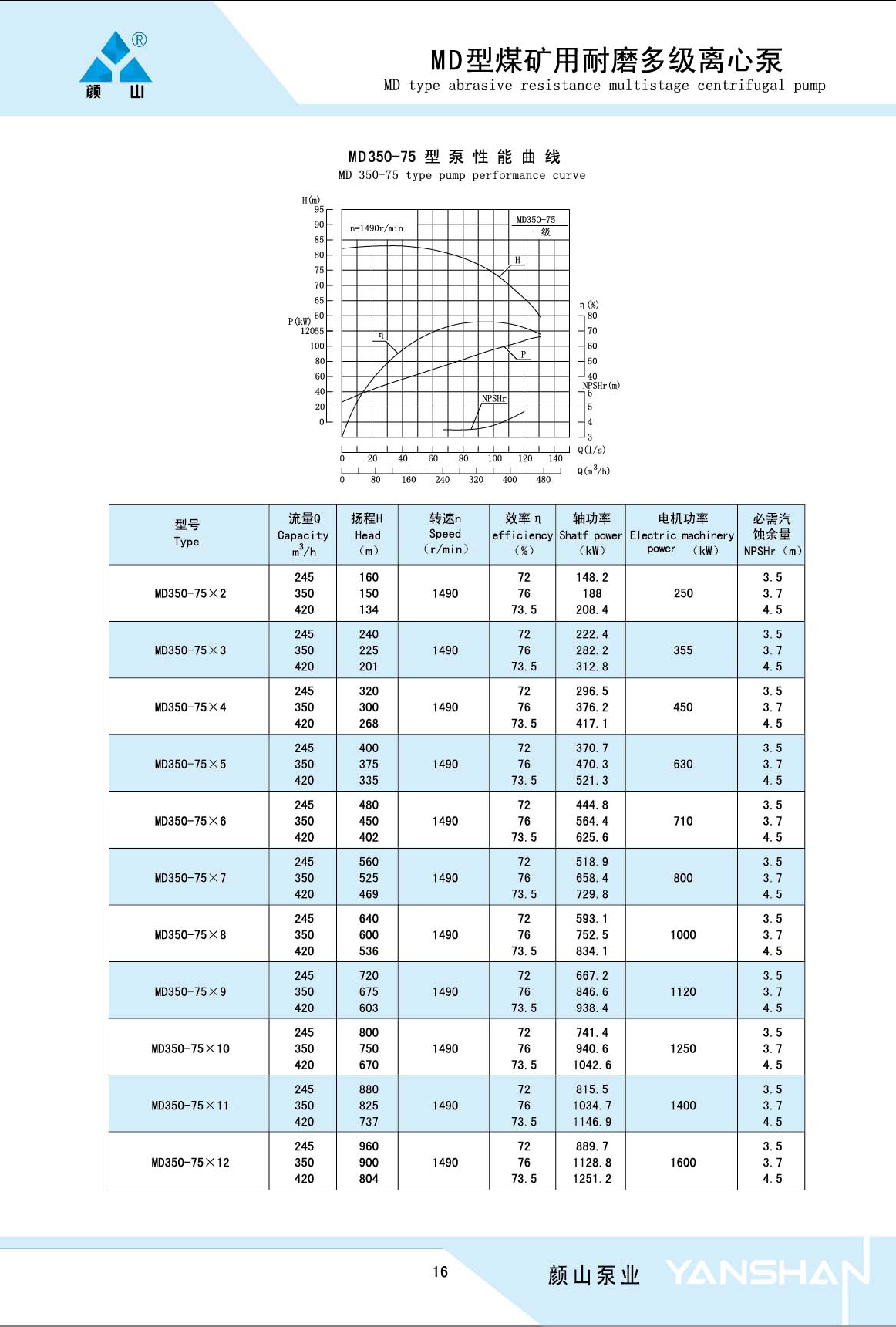

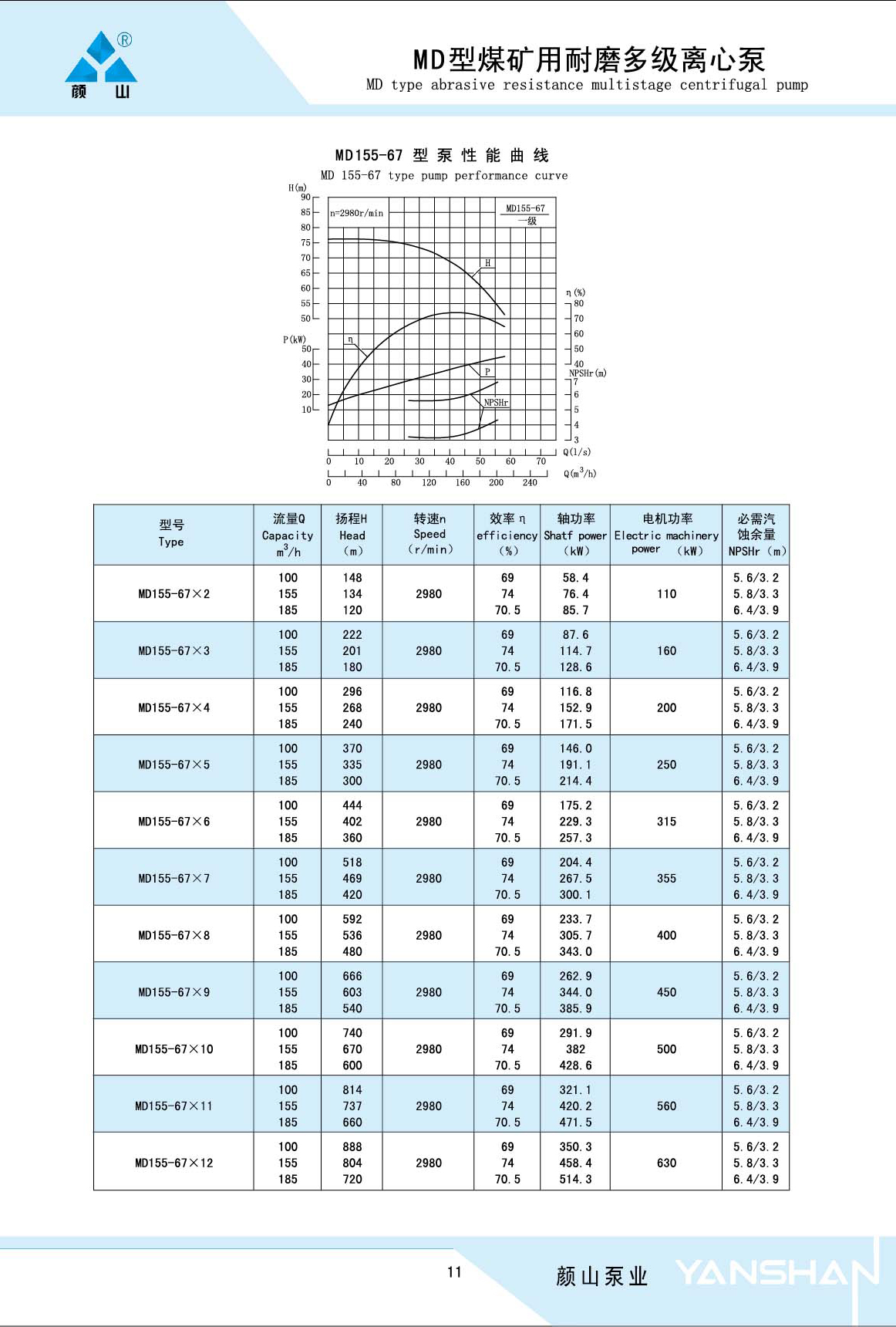

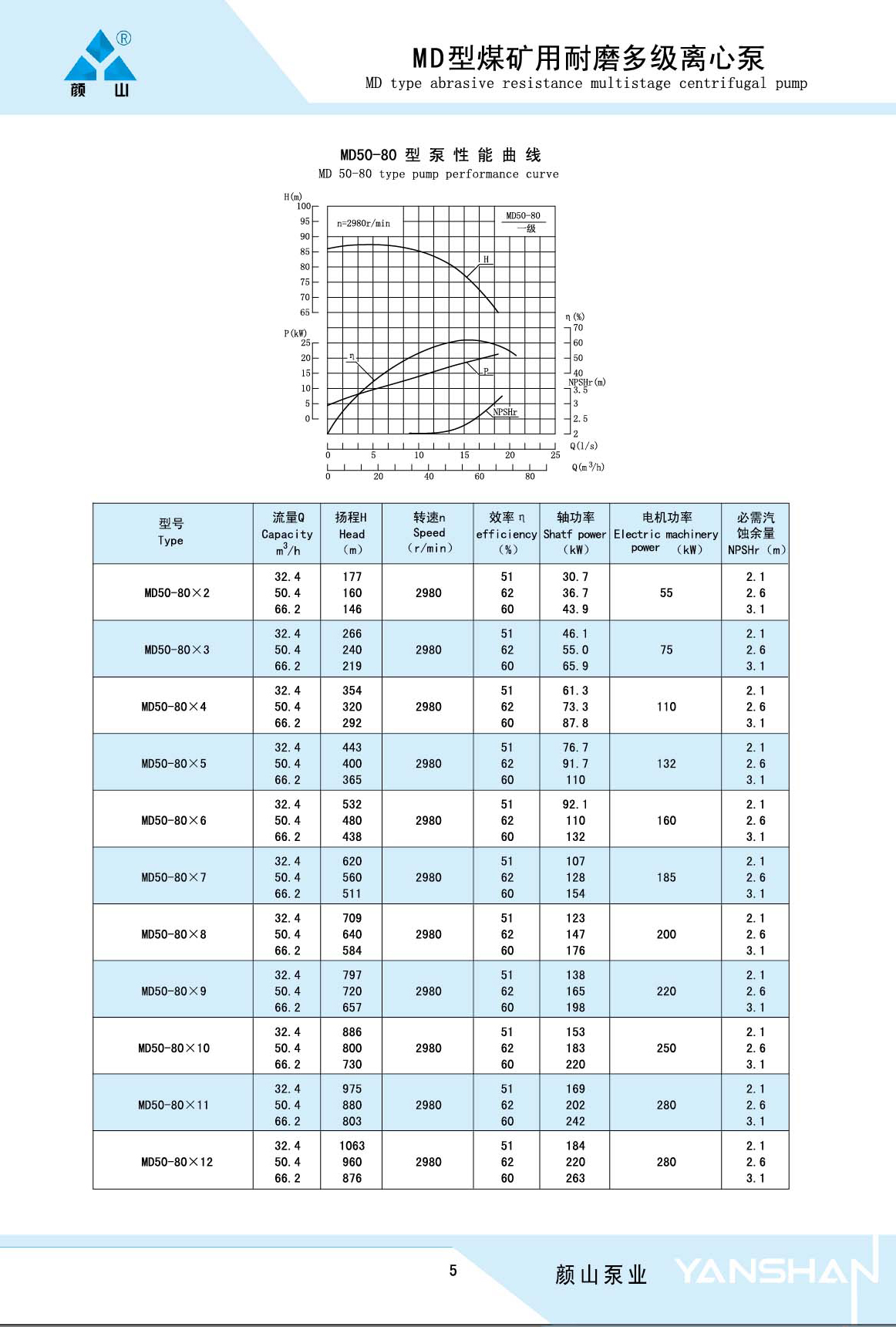

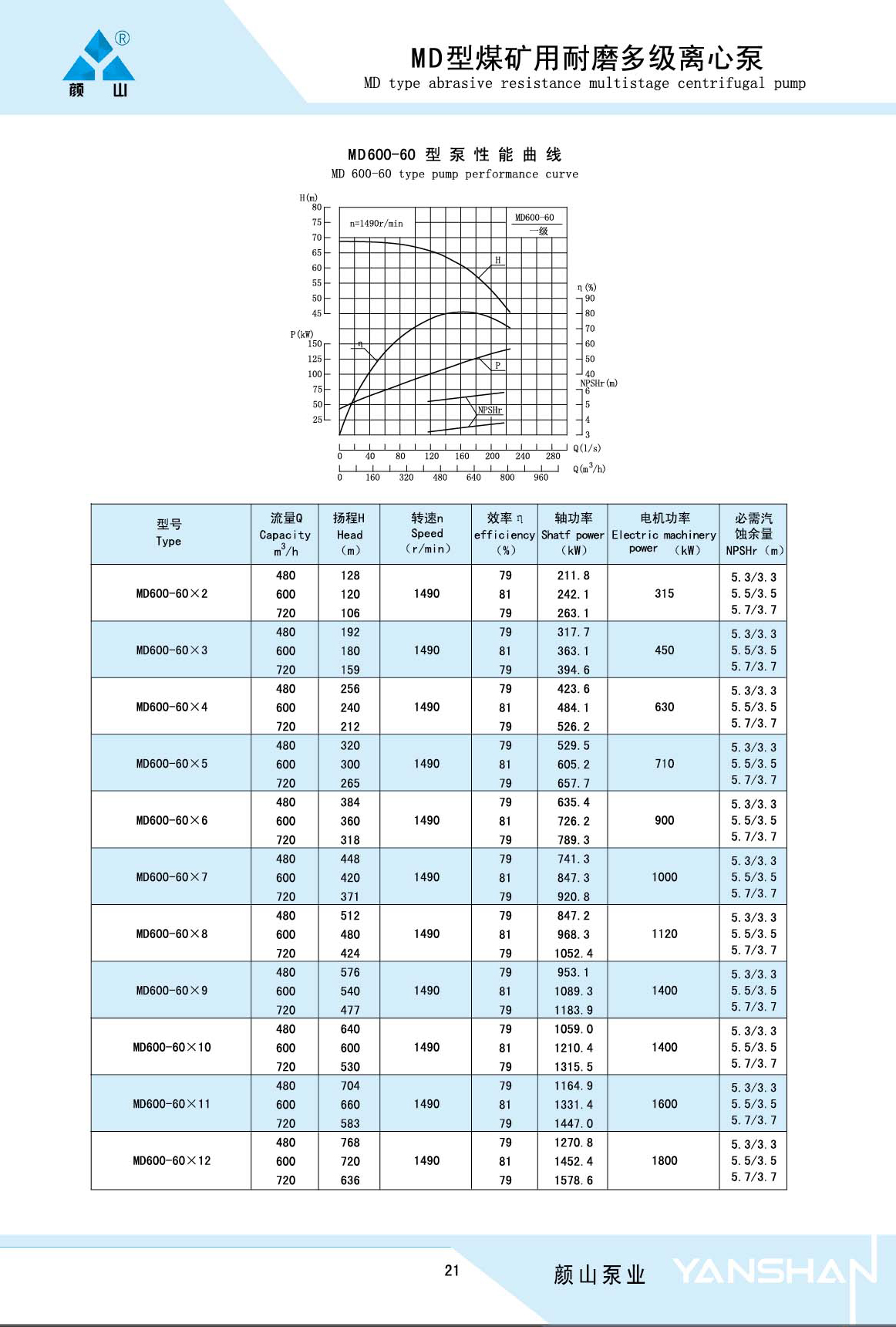

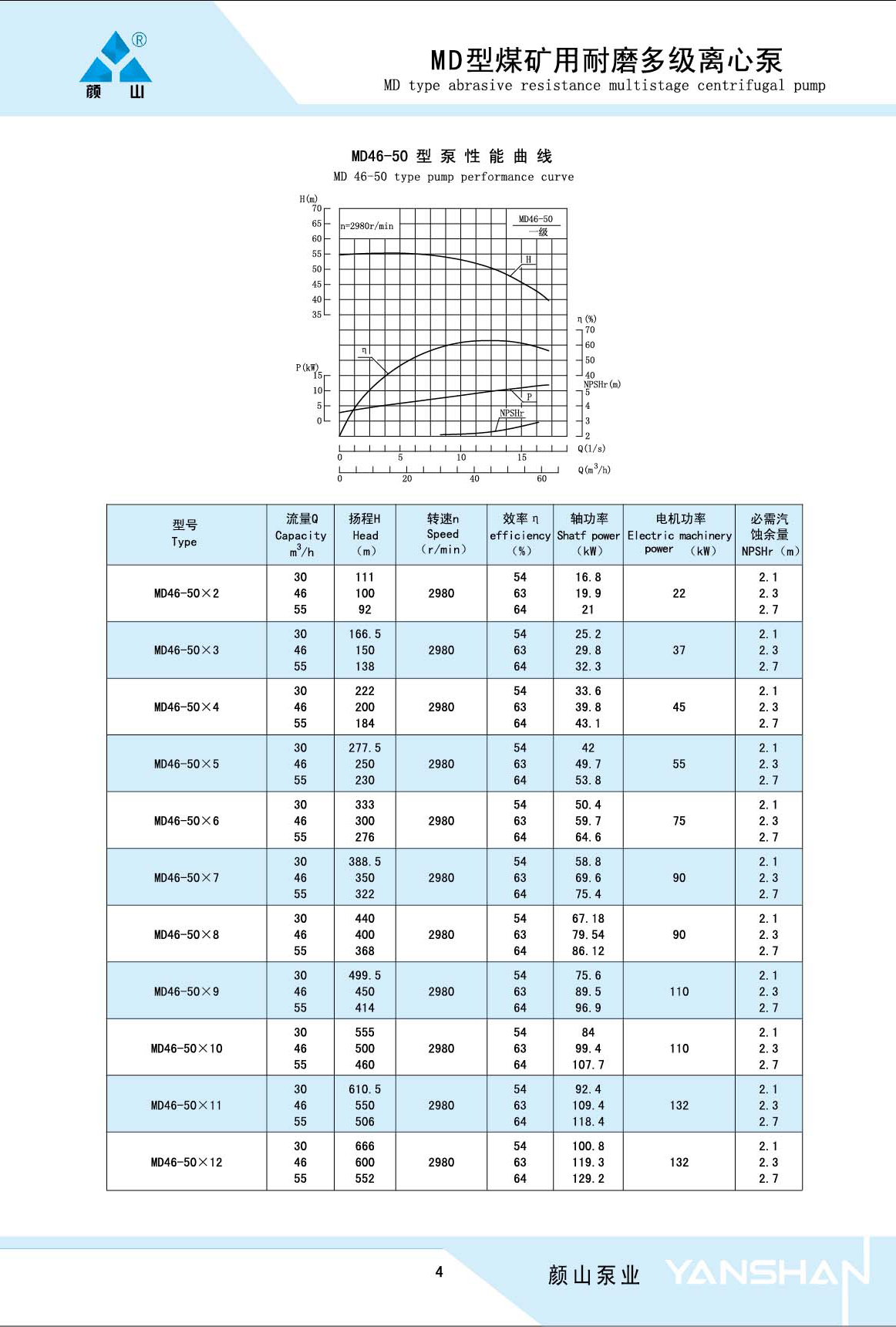

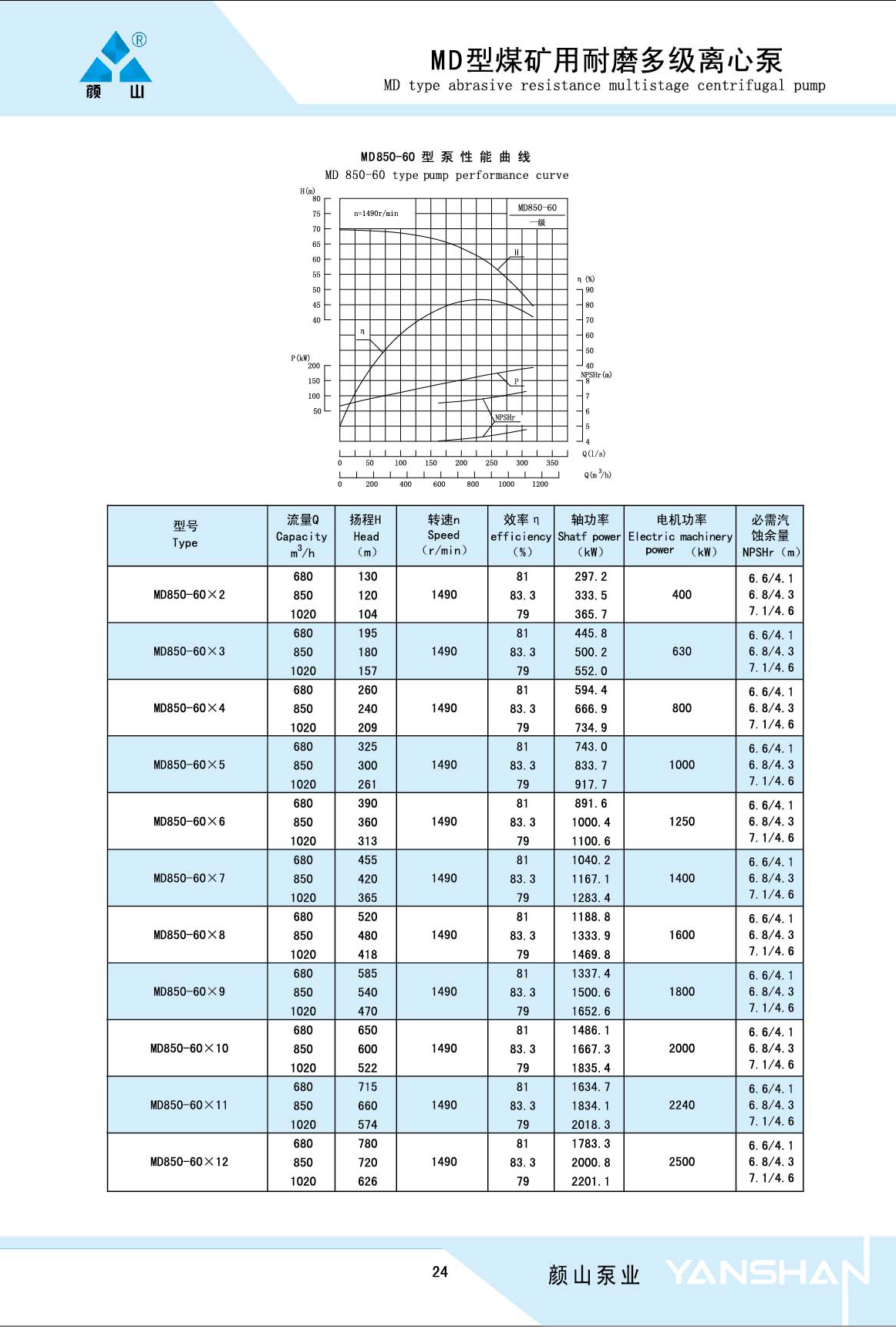

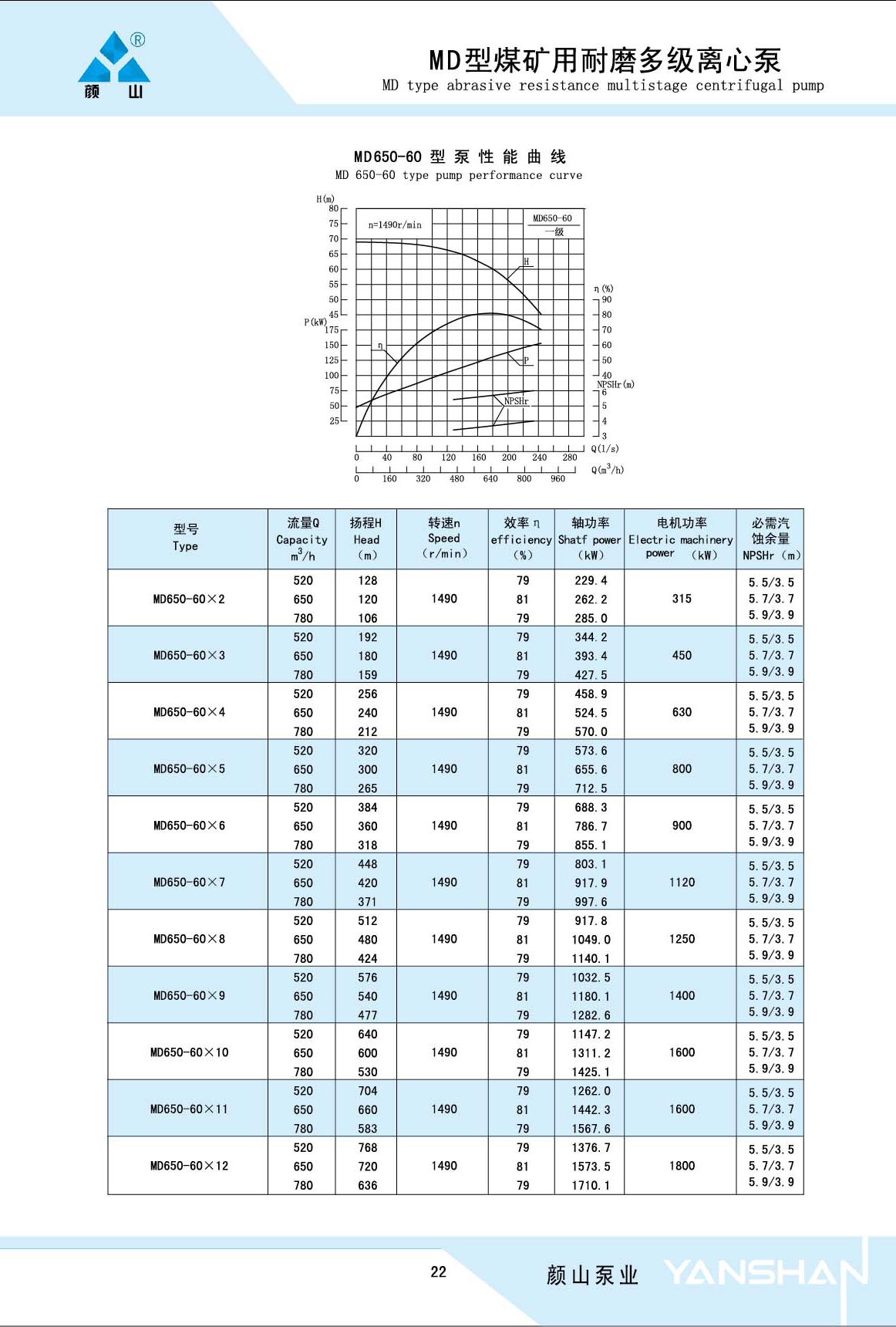

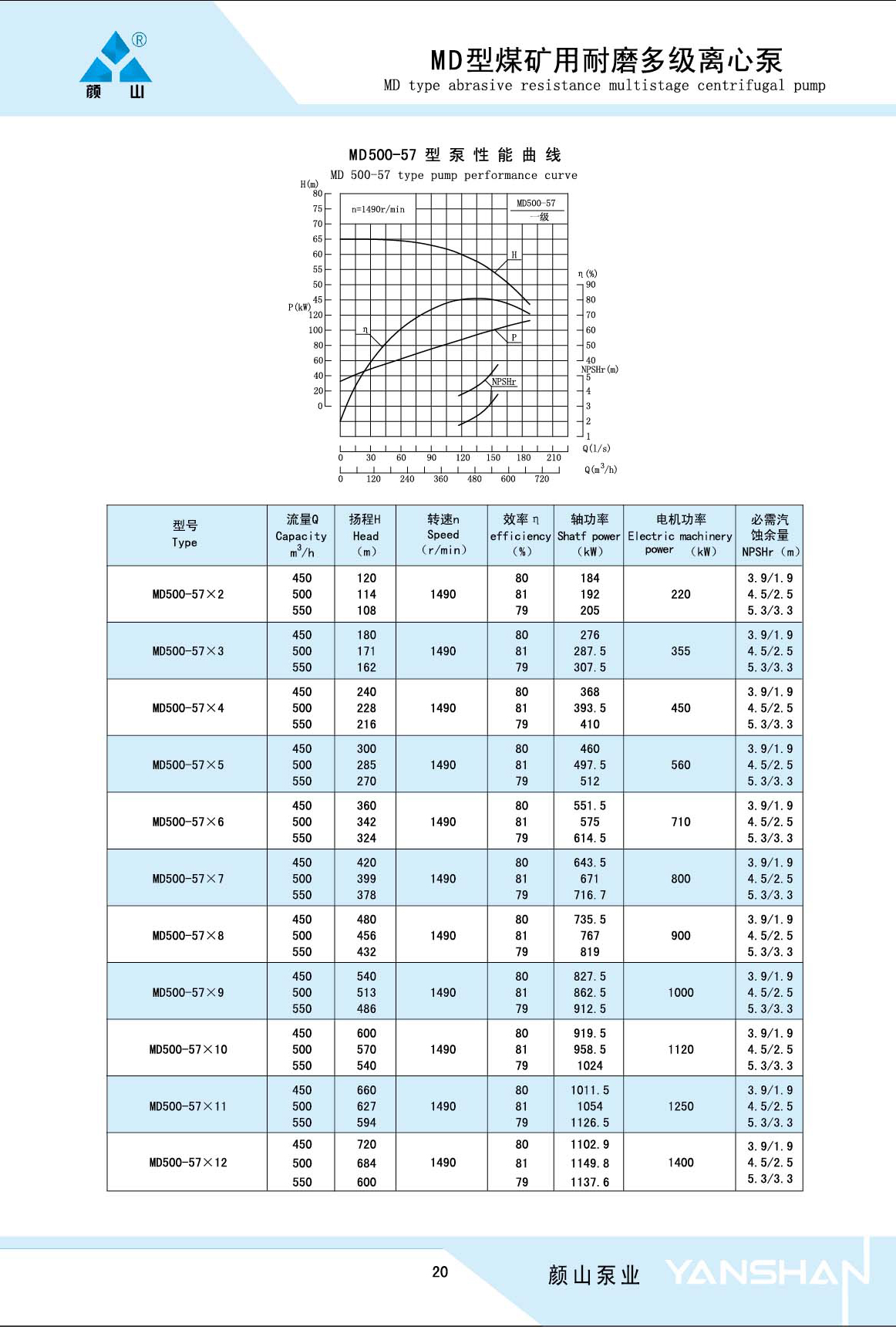

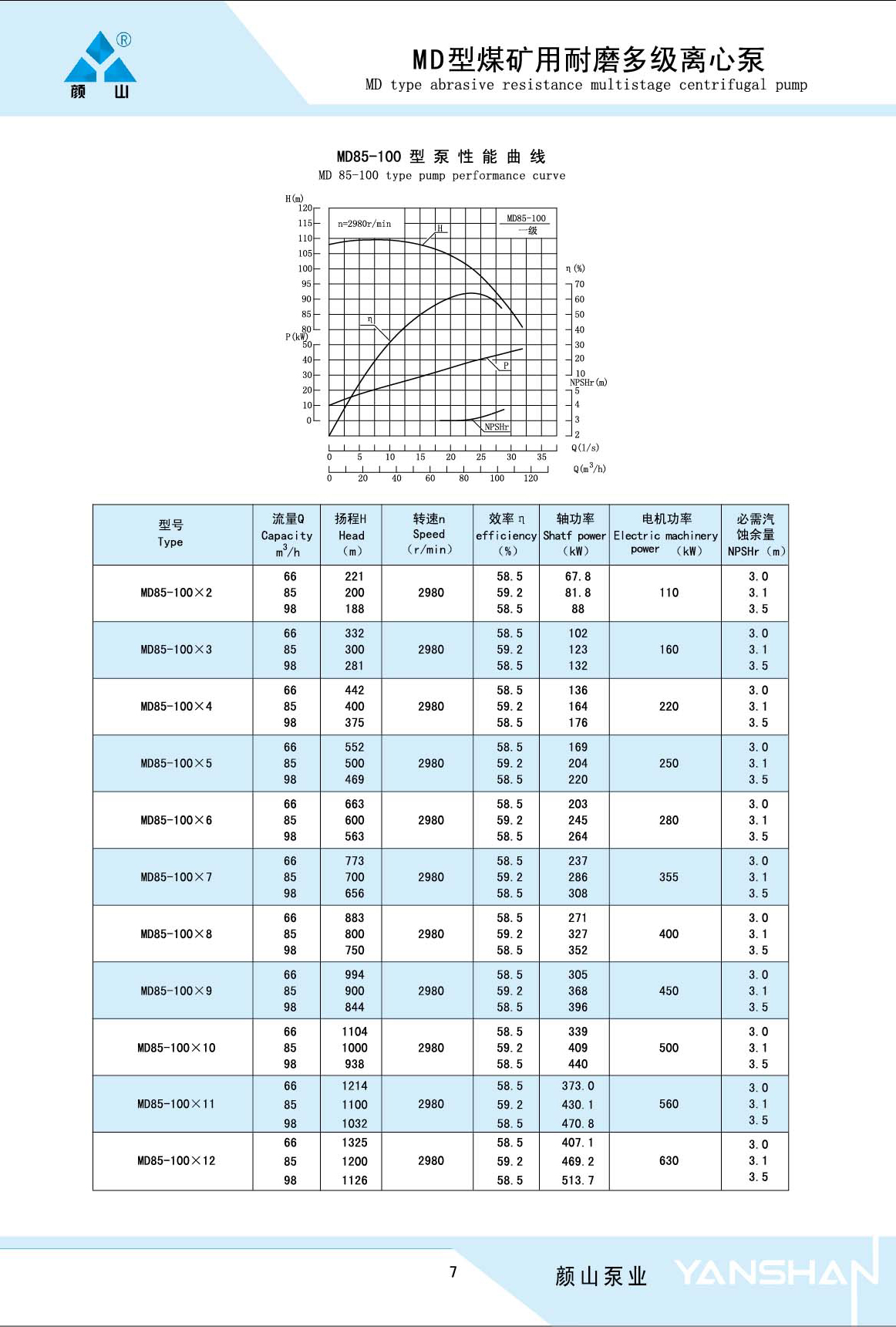

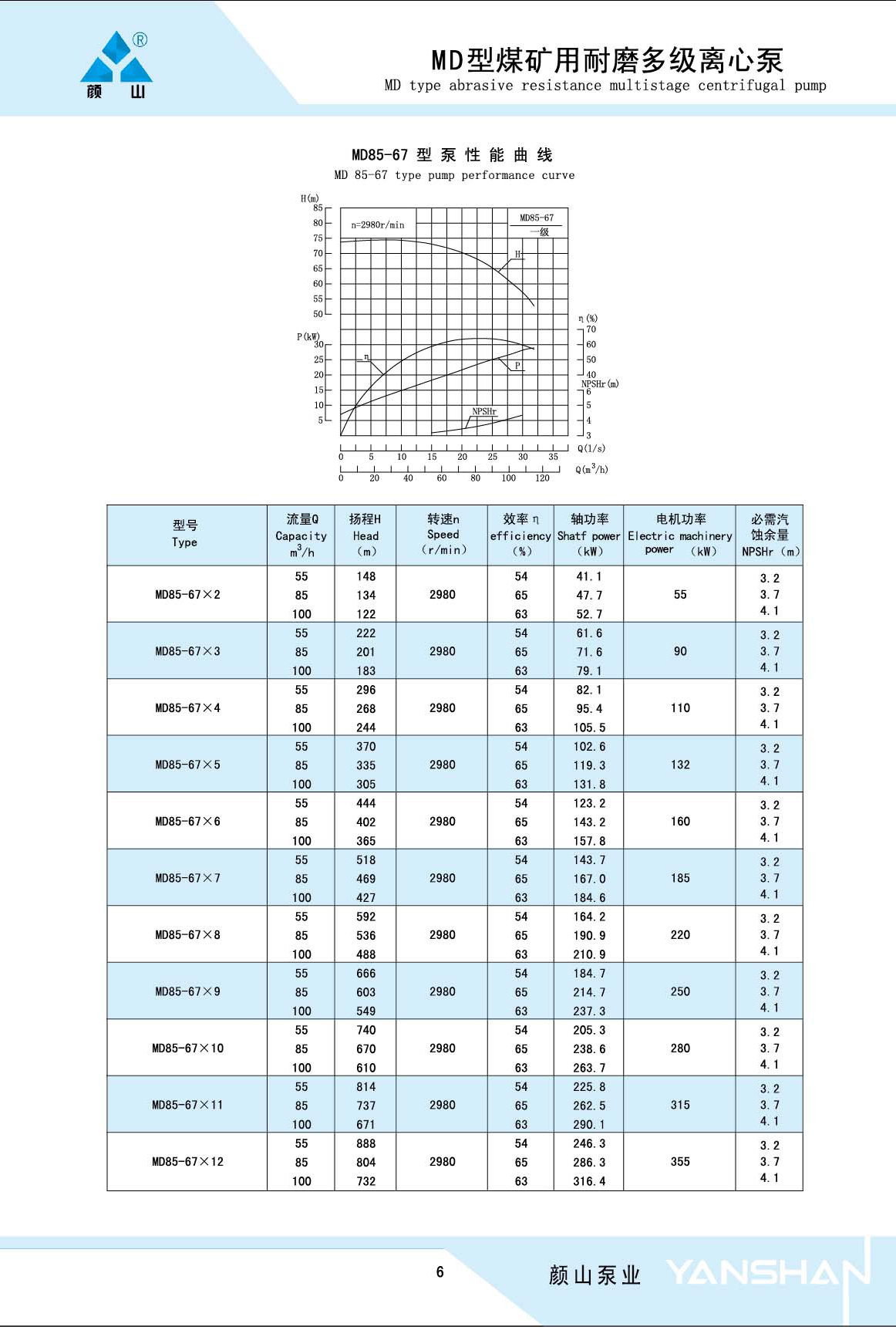

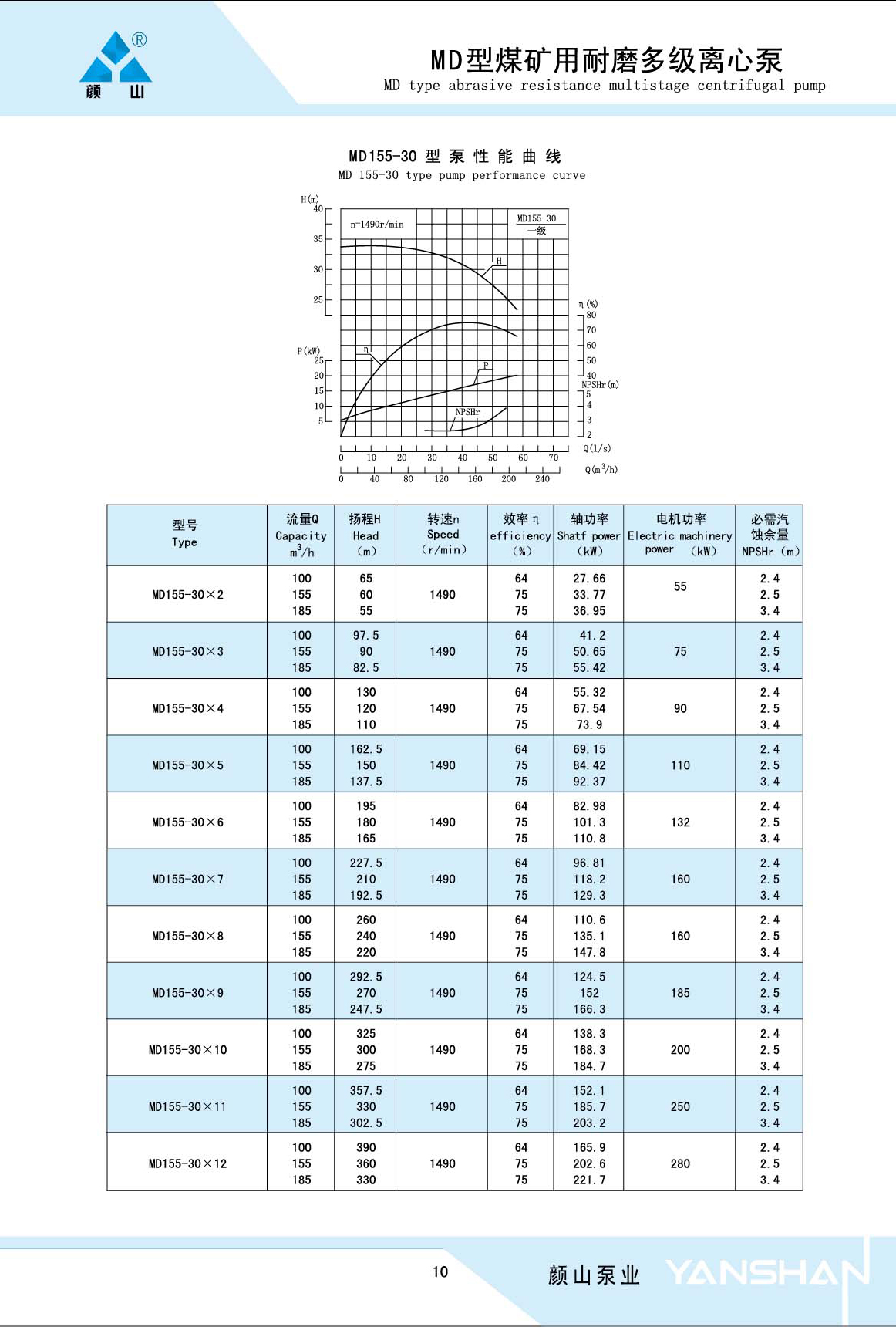

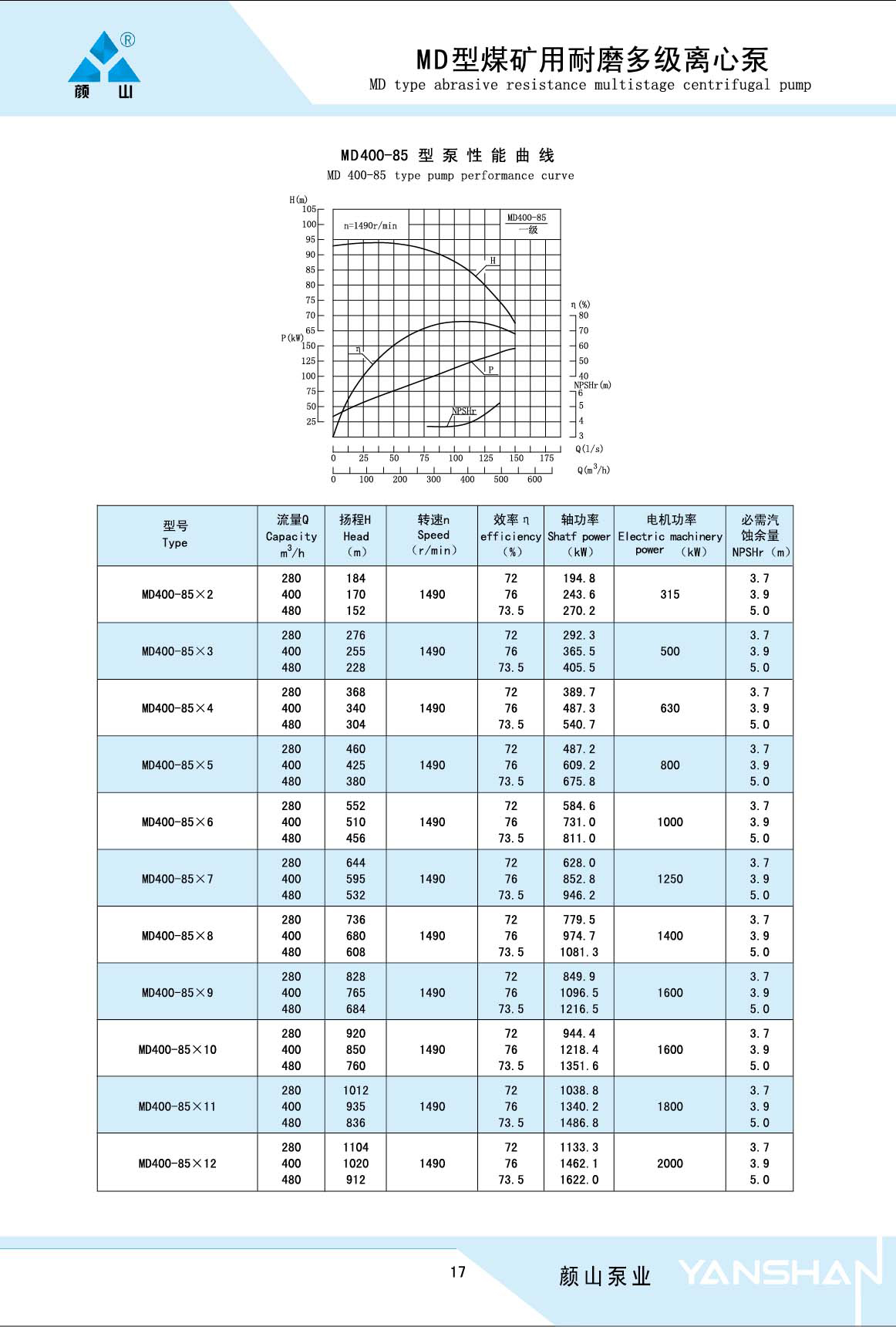

  性能參數范圍：

  流量：50~500m3/h

  揚程：40~1000m，最大顆粒度0.5mm。

  汽蝕余量：(允許吸上真空高度)2.7~5m (7.5~5.2m)
